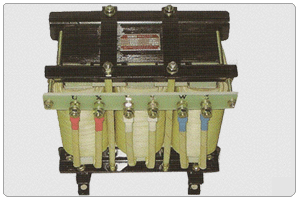

적용 REACTOR와 취부위치

취부위치

명칭

적용기준
Radio Noise
저감용 영상
Reactor
-Radio Noise 가 문제가 될 경우는 저감대책용으로서 저용하여
주십시오.
전원협조용 교류
Reactor(ACR)
-전원 Transformer 와의 용량비가 그림 A 범위이면 필요합니다.

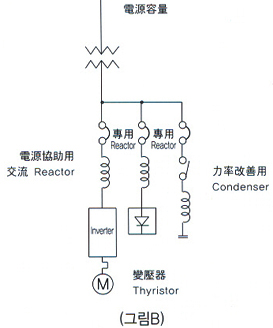

-동일전원에 Thyristo를 ON-OFF이승ㄹ 경우 (그림B)
-저원측 역률조정용 Condense를 ON-OFF를 제어하고 있는 경
  우 (그림B)
-전원전압 3% 이상의 Unbalanco가 있을때
DC Reactor
정류된 DC 파형의 Ripple를 제가하고자 할때
소음저감용
교류 Reactor
- INVERTER 구동시의 독특한 소음을 줄입니다.
-소음치로 3~5db 저감, 동시에 독특한 금속음도 부드럽게 합니
  다.

 - 상수 (Number of phase) 3phase

 - 주파수 (Rated Frequency) : 60Hz

 - 정격전압 (Rated Voltage) :  0.21~28.5KVA

 - 냉각방식 (Cooling method) : DRY type




1. 전원 협조형 (200V 계열) 전단용

TYPE

용량 (KVA)

적용모터 (KW)

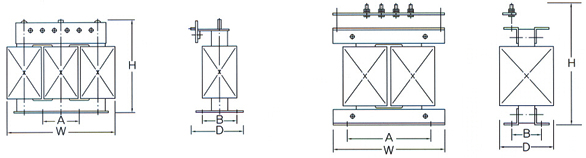

Dimension(mm)

H

W

D

A

B

SACR2-5.5

SACR2-7.5

SACR2-15

SACR2-18.5

SACR2-22

SACR2-37

SACR2-55

SACR2-75

0.21

0.34

0.57

0.7

0.88

1.54

2

3

3.7/5.5

7.5

11/15

18.5

22

30/37

45/55

75

250

250

140

250

250

250

280

300

220

220

250

250

250

270

270

320

130

130

160

140

140

140

160

160

160

160

100

160

160

160

160

160

100

100

100

110

110

130

130

130


2. 소음 저감용 (200V 계열) 후단용

TYPE

용량 (KVA)

적용모터 (KW)

Dimension(mm)

H

W

D

A

B

SNR2-0.75

SNR2-2.2

SNR2-5.5

SNR2-15

SNR2-22

SNR2-55

SNR2-75

0.33

0.73

1.84

3.6

5.4

12

15.3

0.755

2.2

5.5

15

22

15

75

250

250

250

300

350

250

500

220

250

270

350

380

470

470

130

140

140

160

180

420

250

100

220

240

320

350

170

420

110

110

110

130

150

150

170


3. 전원 협조형 (400V 계열) 전단용

TYPE

용량 (KVA)

적용모터 (KW)

Dimension(mm)

H

W

D

A

B

SACR4-5.5

SACR4-7.5

SACR4-22

SACR4-37

SACR4-55

SACR4-75

SACR4-110

SACR4-132

SACR4-220

SACR4-280

0.22

0.34

0.88

1.54

2

2.5

3.8

5.5

11

16

3.7/5.5

7.5

11/15/185/222

30/37

45/55

75

90/110

132

160/200/220

280

250

250

250

250

280

280

350

350

450

500

220

220

250

270

270

310

350

350

400

470

130

130

140

140

160

160

170

170

250

250

160

160

160

160

160

160

160

160

160

160

100

100

110

110

130

130

140

140

160

180


4. 소음 저감용 (400V 계열) 후단용

TYPE

용량 (KVA)

적용모터 (KW)

Dimension(mm)

H

W

D

A

B

SNR4-7.5

SNR4-11

SNR4-15

SNR4-18.5

SNR4-22

SNR4-30

SNR4-37

SNR4-45

SNR4-55

SNR4-75

SNR4-90

SNR4-110

SNR4-132

1.6

2.4

3.3

4.0

4.8

6.5

8.0

9.8

11.9

16.2

19.5

23.8

28.5

7.5

11

15

18.5

22

30

37

45

55

75

90

110

132

250

280

300

350

350

350

400

400

450

500

500

550

550

270

300

350

380

380

380

410

410

470

470

500

550

550

140

160

160

180

180

180

200

200

250

250

300

320

320

240

270

320

350

350

350

380

380

420

420

450

500

500

110

130

130

140

140

150

150

150

170

170

190

210

210


5. DC REACTOR (400V 계열)

TYPE

용량 (KVA)

Dimension(mm)

H

W

D

A

B

SDCR4-30

SDCR4-37

SDCR4-45

SDCR4-55

SDCR4-75

SDCR4-90

SDCR4-110

SDCR4-132

30

37

45

55

75

90

110

132

210

210

210

210

250

280

290

360

150

150

150

160

200

220

220

190

225

225

135

235

240

250

255

270

75

75

75

75

70

70

70

180

85

100

115

130

120

140

150

140



6. DC REACTOR (200V 계열)

TYPE

용량 (KVA)

Dimension(mm)

H

W

D

A

B

SDCR2-22

SDCR2-30

SDCR2-37

SDCR2-45

SDCR2-55

22

30

37

45

55

210

210

280

260

300

165

165

160

160

175

220

225

225

235

245

75

75

80

80

85

90

100

100

110

110
