고조파는 기본주파수 (50Hz 또는60Hz) 정수배의 주파수를 가진 전류  또는 전압에  있어서 이것을  참유한 전류도
1 : 1에서 보는 바와같이 고조파를 참유하지 않은 정현파에 대해 찌그러진 파행이 된다. 역으로 전류의 정현파형이 아닌 경우는 고주파를 함유하고 있다고 말한다.

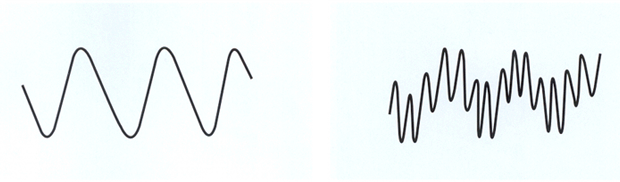

          도 1 : 1 (a) 고조파를함유하지 않은 파형                       도 1 : 1 (b) 고조파를함유한 파형

고조파는 통상 제5조파나 제7조파로 부르기도 하는데, 이것은 상용주파수의 5배나 7배의 주파수를 가지고 있기 때문이다. 통상의 전력계통에서는 제3조파 이상의 기수차주파가 보통이며 이와같은 고조파를 함유하면 전원 및 수전실비와 부하설비에 각종의 T R O U B L E이 생겨, 예를 들면, 전원전압에 고조파를 함유하고 있는 CAPACITOR 설비의과열이나 THYRISTOR 장치운전에 지장을 주고 과도한 고조파 전류를 함유하고 있는 경우에는 도체의 과열 과전류계전기의 오동작 등 T R O U B L E의 원인이 된다.

이들 기기에 대한 장해를 들자면 다음과 같은 것들이 있다.

1. 전류용 CAPACITOR 설비의과부하전
2. 회전기, 변압기의손실증대 (과열)에 따른 용량저감
3. 전력 C A B L E의 용량 저감
4. 형광등의 잡음방지용 CAPACITOR 또는안전기의 과열, 소손
5. 보호걔전기 특성 (특히 정지형의 것) 에의 영향 오동작
6. THYRISTOR 장치의위상제어나 전자회로 영향
7. LIPPLE CONTROL의오동작

이외에도 통신선에의 유도장해가 있고 최근에는 일반기기의 영향이 여러분야에서 표면화 되고 있다.

- 기존 자동역율 조정기의 기능은 이상이 없는지 점검이 필요할때.
- 기존 자동역율 조정기의 고장으로 보완이 필요할때.
- 기존 자동역율 조정기를 교체 하고자할때.
- 신설 또는 증설를 검토 하고자할때.

   당사는 전문 관련기기 직접생산업체로서 기술 및 최고의 경쟁력을 갖춘 전문업체입니다.
   당사로 문의전화를 주시면 친절하게 상담해 드리겠습니다.

※ 본사는 첨단 측정장비 보유업체로서 현재상태의 전력사용 실태를 정확하게 진단하여 드립니다.


1. 삼상유도전동기의 경우

전동기 출력

Dimension(mm)

220V(60Hz)

380(60Hz)

440(60Hz)

KW

HP

㎌

kVA

㎌

kVA

㎌

kVA

0.2

0.4

0.75

1

1.1

1.5

2

2.2

3

3.7

4

5

5.5

7.5

10

11

15

19

20

22

25

30

37

40

45

50

55

1/4이하

1/2이하

1





2



3

4

5





7.5

10



15

20

25



30



40

50



60



75

15

20

30

30

30

50

50

75

75

100

100

150

175

200

250

300

400

450

500

500

600

800

900

1,100

1,200

1,300

1,400

0.27

0.36

0.55

0.55

0.55

0.91

0.91

1.37

1.37

1.82

1.82

2.74

3.19

3.65

4.56

5.47

7.30

8.21

9.12

9.12

10.95

14.60

16.42

20.07

20.90

23.72

25.55





5

7.5

7.5

10

15

15

20

30

30

40

50

75

100

100

100

150

150

150

180

200

250

300

300

350

400





0.27

0.41

0.41

0.54

0.82

0.82

1.09

1.63

1.63

2.18

2.72

4.08

5.44

5.44

5.44

8.17

8.17

8.17

9.80

10.89

13.61

16.33

16.33

19.05

21.77





5

5

5

7.5

10

15

15

20

20

30

40

50

60

75

80

100

100

120

150

150

200

200

250

275

300

0.30



0.36

0.36

0.36

0.55

0.73

0.79

1.09

1.46

1.46

2.19

2.92

3.65

4.38

5.47

5.84

7.30

8.65

8.76

10.95

10.95

14.60

14.60

18.25

20.07

21.90



2. 220V 전류 Arc 용접기의 경우

기준용량(최저)

(정격입력)kVA

콘덴서 용량

㎌

kVA(60Hz)

1

2

3

5

7.5

10

15

20

25

30

35

40

45

40

75

100

150

250

300

450

600

700

900

1,000

1,100

1,300

0.73

1.37

1.82

2.74

4.56

5.47

8.21

10.95

12.77

16.42

18.25

20.07

23.72



3. 단상유도전동기의 경우

전동기 출력

콘덴서 용량

110V(60Hz)

220(60Hz)

kw

HP

㎌

kVA

㎌

kVA

0.1

0.2

0.25

0.4

0.55

0.75

1

1/8

1/4



1/2



1



40

50

50

75

75

75

100

0.18

0.2

30.2

30.3

40.3

40.3

40.46

15

15

15

20

30

30

40

0.27

0.27

0.27

0.36

0.55

0.55

0.73



6. 네온등의 경우

변압기 2차 전압

정격전압 V

변압기 용량

VA

콘덴서 취부 용량

㎌

3,000

6,000

9,000

12,000

15,000

3,000

6,000

9,000

12,000

15,000

20

30

50

50

75

4. 삼상 형광등의 경우

정격전압 V

램프출력 W

콘덴서 용량 ㎌

110

10

15

20

30

40

60

80

100

3.5

4.5

5.5

9

14

17

25

30

220

40

60

80

100

3.5

4.5

5.5

7



5. 삼상 수은등의 경우

램프용량 W

콘덴서 용량 ㎌

110V

220V

40

60

80

100

125

200

250

300

400

700

1,000

20

30

30

40

50

75

75

100

130

230

350

4.5

4.5

4.5

7

9

11

14

20

30

50

70
