진상용 콘덴서를 회로에 삽입하여 역률개선 및 전압조정을할때 그 회로 전압·전류·파형의왜곡을 견감시키고또한 콘덴서 회로의 개페는 일반 유도회로와 달리 감쇠진동의과도현상을 발생하고 투입시 돌입전류가 크므로 이것을 억제하는 목적으로 콘덴서 회로에 직렬로 리액터를 삽입하여야하며 다음 사항을 참조하여 주시기 바랍니다.

1. 전력계통의 고조파 발생원
  1) 변압기  2)회전기  3) 아크로 및 각종전기로 부하  4)정류기 및 각종 변환기기 부하  5)승강기 및 형광등 부하

2. 기기에 대한 고조파장해
  1) 콘덴서 설비의 과부하 (콘덴서 전류가 정격치보다상승)
2) 과전류계 전기가 회로고장 이외에서 동작
3) 전동기등의 소음의 변화


위에 열거한 고조파 발생원에 의한 고조파 발생시에 콘덴서를 투입할때는 고조파 확대 현상이 발생합니다.
그러므로 고조파를 감소시켜 콘덴서를 안전하게 운전하기 위하여 직렬리액터를 설치하여야 합니다.

예를들면 콘덴서의 용량 리액턴스는주파수에 반비례하여주파수가 높을수록 리액턴스는저하됨으로 전원전압에고조파가 포함 될때에는 그 고조파분을 증대하여 파형을 왜곡시키는 것입니다. 콘덴서를 삽입하여 파형이 왜곡되는 것은 제5조파가 확대되기 때문입니다.

이것을 방지하기 위하여 콘덴서와 직열로 리액턴스를 설치하여 이 리액턴스와 콘덴서의 용량 리액턴스를 제5조파에 대하여 동조되게 하면 합성리액턴스는 제5조파에 대하여 0이되어 단락됩니다.

직열리액터의 리액턴스는

콘덴서의 리액턴스의 4 %를 선택하면 되나 실제로는 전원회로에서의 주파수의 변동 등에 대하여 여유를 두어 용량리액턴스의 6 %의 직열 리액턴스를 취하는 것입니다.

1) 일반 회로에 존재하는 고조파는 제5조파이며 제5조파 이상의 유도성회로에는 리액턴스 6 % .
2) 전철부하 및 아크로 부하에서는 제3조파가 발생됨으로 리액턴스는 1 3 ~ 1 5 % .
3) 대용량의 정류기부하 및 용접기 부하가 있을 때는 발생량에 따라 8 ~ 1 3 % .

3. 설치장소
  1) 옥 내용 : (건식, 자냉식)
2) 옥내외용 : (유입 자냉식)

4. 주위조건
  1) 주위온도 : -20℃~ + 4 0℃
2) 24시간의 평균주위온도 : 35℃이하
3) 표고 : 1000m 이하

5. 성능
  사양근거 : KSC - 4806
1) 용량허용치 : -5~+10%
2) 절연저항 : 500MΩ 아상
3) 최고사용전압 : 정격전압의 110% 이내
4) 최대사용전류 : 정격전류의 135% 이내



※ 부하의 용량과 역률에 따라 필요한 콘덴서 용량을 구하고자 하실 때에는 아래의 용량 산출표를 이용하여 주십시오.

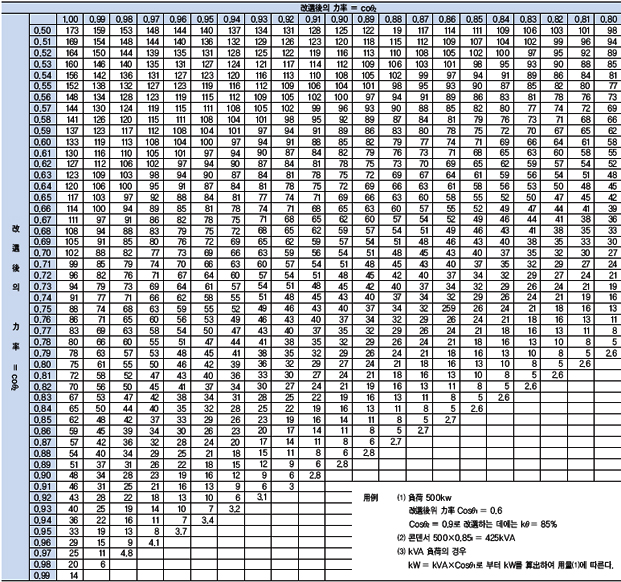

** 콘덴서용량 산출표



※ kVA-㎌간의 환산이 필요한 경우에는 아래의 환산식 또는 환산표를 이용하여 주십시오.

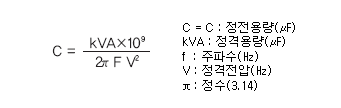

 kVA-㎌ 환산식



 주문시 필요사항

      콘덴서 주문시에는 다음 사항을 지시하여 주시기 바랍니다.

      1) 용량  3) 상수 5) 용도(부하종류) 7) 납기

      2) 전압  4) 사용장소(실내, 옥외)  6) 납입장소  8) 기타 희망사항



전압 (V)

주파수 (㎐)

1KVA당 ㎌ 용량

1KVA당 KVA 용량

110

50

60

263.07

219.22

0.00380

0.00456

220

50

60

65.78

54.81

0.01521

0.01825

380

50

60

22.04

18.37

0.04536

0.05444

400

50

60

19.89

16.58

0.05027

0.06032

415

50

60

18.48

15.40

0.05411

0.06493

440

50

60

16.44

13.70

0.06082

0.07299

460

50

60

15.04

12.54

0.06648

0.07977

480

50

60

13.82

11.51

0.07238

0.08686

3300

50

60

0.292

0.244

3.42119

4.10543

6600

50

60

0.073

0.061

13.6848

16.4217
