저압, 고압 및 특별고압 진상콘덴서 또는 콘덴서군에 상시
병용되어 콘덴서를 회로로부터 개로하였을때, 잘류 전하를 단시간에 방전시킬 목적으로 사용하기 위하여
방전모일을 설치합니다. |
| |
| 1. 설치장소 |
| |
옥내용(건식 자냉식) 옥내외용(유입자냉식) |
| |
| 2. 주위건조 |
| |
1)표고 1,000m 이하
2)주위온도 -20℃ - +40℃(24시간 평균 35℃ 이하) |
| |
| 3. 성능 |
| |
1)방전용량 : 방전개시 5초 후 콘덴서 단자전압 50V이하
2)전연저항 : 500 Mohm 이상
3) 최고사용전압 : 24시간 평균치가 정격전압의 110%이하 |
| |
| 4. 사양근거 : KSC 4804 |
| |

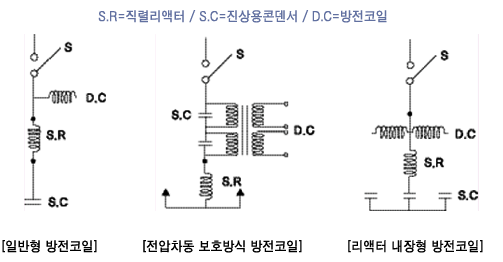

| 5. 방전코일 결선방식 |
| |
 |
| |
|
|
|
|
|
|
|
|
|
|
